Het is niet mogelijk om vanuit de terugslagklem in een U-turn de vloer in te gaan. U dient eerst 30 cm links of rechtsom te gaan voordat u met een lange bocht naar (boven) in dit geval beneden gaat.

Bovenstaande foto: Men gebruikt het bijgeleverde ''beklede'' wand niet en kiest er voor om deze met gipsplaats te betegelen.

Bovenstaande foto: Diameter gat draadeinde te groot mag maximaal 25 mm

Blauwe pijl geeft bijgeleverde terugslagklep aan.

Deze is ook tot 180 graden te draaien.

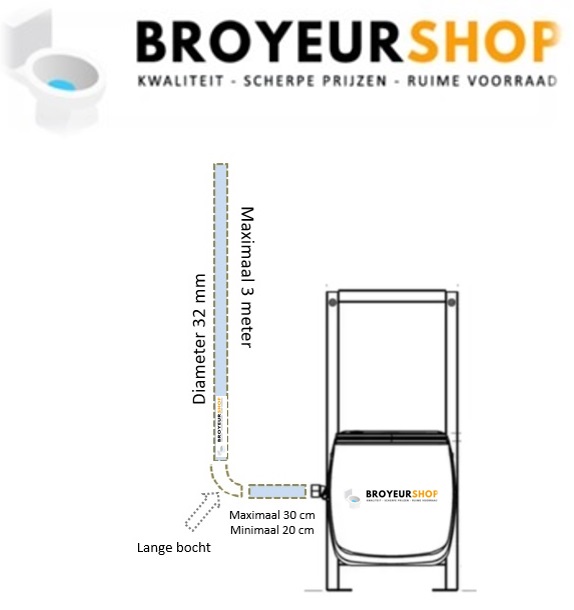

Bovenstaande afbeelding: geeft de mogelijkheid aan om naar boven af te pompen.

Bovenstaande afbeelding: geeft de mogelijkheid aan om naar boven af te pompen.

Helaas is het niet mogelijk (maximaal 30cm) om eerst horizontaal te gaan en dan omhoog.
Helaas is het niet mogelijk (maximaal 30cm) verticaal omhoog dan horizontaal en dan weer verticaal omhoog.

Stijgleiding (pvc) is altijd 32 mm na de eerste lange bocht gaat men over naar 40 mm.
Wij raden een be/ontluchter te plaatsen op het hoogste punt.



Onderstaand gaan we hier dieper op in.

Bovenstaande foto:  Men dient nooit 90 graden bochten te plaatsen.
90 graden bochten of 2 achter elkaar geplaatste 45 stukken zorgen voor weerstand op de vermaler.
Weerstand zorgt naast onnodige slijtage voor meer geluid productie tijdens het vermalen/pompen van de ontlastig.
Maak gebruik van lange bochten zoals hieronder aangegeven.



In 2022 ontvingen wij van een aankoper van een Sanicompact comfort box.
Het ging om een niet goedwerkend product na ontvangst van diverse foto's en filmpjes.
Het geheel was betegeld met dure natuursteen.
In overleg met deze aankoper is besloten dat hij deze de natuursteen te liet verwijderen.
Toen werd al snel duidelijk dat de installateur de handleiding die in vele talen geleverd is niet gelezen heeft of niet begrepen.

Onderstaand geven wij enkele inzichten.

Bovenstaande foto: In de wand heeft de installateur verkeerde (korte) bochten geplaatst. Tevens zijn er 2 flex buizen geplaatst als deze gaan lekken of scheuren dan komt de ontlasting in de tussen wand tevens zijn flex buizen slecht voor de motor.

Bovenstaande foto: In de vloer verkeerde (korte) bochten geplaatst.

Bovenstaande foto: Diameter gat draadeinde te groot mag maximaal 25 mm



Bovenstaande foto: De installateur heeft pvc leiding op een onjuiste plaats aangebracht.

Bovenstaande foto: Zie stuk overgenomen uit installatie handleiding.

Bovenstaande foto: Installateur heeft te korte bochten geplaatst.
Achter het metaal is de leiding niet zichtbaar hierdoor is door ons geen beoordeling gemaakt.
Wij hebben de installateur gevraagd om een foto te nemen waardoor wij de pvc leiding kunnen zien.

Bovenstaande foto: De installateur heeft de verkeerde bochten vervangen door (enkele) 45 graden bochten

Alleen is de stijgbuis op de verkeerde plaats gemonteerd evt is het mogelijk om een rechte terugslagklep aan te kopen. Dit heeft niet onze voorkeur!!

Bovenstaande foto: Een nette installateur zal gelijke tussen stukken monteren.
Wel heeft de installateur de korte bochten 2X 45graden aan elkaar vervangen door langere bochten.
Ons advies is plaats pvc buis van 10 cm tussen de 2 45graden stukken zo heeft dan de motor minder weerstand tijdens ver te verpompen "water"
